IR-kamera

Infrarött ljus är utanför människans och många andra djurs synliga spektrum. Infrarött ljus har en längre våglängd och kan därför inte uppfattas av våra ögon. En lampa som utstrålar IR-ljus Kan tillsammans med en fotosensor gjord för IR-ljus (IR-kamera) skapa en digital bild av ljus i IR-spektrumet som ger oss möjligheten att se likt med en ficklampa i mörkret via en digital display eller skärm. Vanligast förekommande är en handhållen kikare eller monterat på ett vapen med kikarsikte och extern IR-lampa.



Systemets största begränsning är likt den traditionella ficklampan räckvidden på ljuset då även mängden IR-ljus fördelas på en större yta då avståndet ökar. Både den traditionella lampan och IR-lampan är ett aktivt system vilket betyder att vi behöver sända ut ljus för att kunna se.



Bildförstärkare

NOD/NVG/NVD (Night observation device/Night vision googles/Night vision device/) är några exempel på samlingsnamn för mörkerkikare eller bildförstärkare. Tekniken utvecklades för militär verksamhet men har dom senaste åren blivit mer tillgängligt för den privata sektorn. Moderna NOD’s är enkelt förklarat ett passivt elektrooptiskt system som med hjälp av en fotokatod, en mikrokanalplatta och en fosforskiva kan förstärka allt befintligt ljus uppåt 20 000-50 000 gånger. Det gör att du kan se i den mörkaste av nätter utan att aktivt behöva sända ut eller tillsätta ljus. En bildförstärkare är ofta en handhållen tub som kan monteras med ett bärsystem på en persons huvud, på en hjälm eller bakom ett optiskt sikte på ett vapen. Bildförstärkare finns i olika generationer där ”Gen 1” innehåller en äldre och mer primitiv teknik, medans gen 3 är den modernaste.



Bildförstärkarnas största begränsningar upplevs vid regn och dimma då sikten kan försämras avsevärt. Systemet är också känsligt mot starkt ljus.



​Termisk/värmekamera (FLIR - Forward looking infrared)

En termisk kikare/värmekamera är ett passivt system men använder sig likt en IR-kamera av input från det infraröda spektrat. Skillnaden är att en värmekamera fångar upp och skapar en bild baserat på värmestrålningen som omgivningen avger. Enkelt förklarat: Värmekameran har en frontlins tillverkad av det sällsynta grundämnet Germanium, som har en gråaktig spegelliknande yta. Germanium leder IR-strålning bra medans det blockerar andra delar av spektrat. Strålningen fokuseras via linsen mot en sensor som består av väldigt många små punkter som med hög noggrannhet kan detektera skillnader i temperatur. Alla dessa små punkter genererar sedan en digital bild på en monitor i okularet där vanligaste bildlägena är white/hot eller black/hot. Dagens termiska kikare är oerhört känsliga och kan ofta detektera varma objekt på flera tusen meter. Systemet är helt oberoende från ljus och kan användas under alla årstider under dygnets alla timmar.



Värmekamerans största begränsning är upplösningen, då bilden är en digital rekonstruktion av vad sensorpixlarna detekterar. Det betyder att även zoomen är digital och snabbt blir ganska pixlig då man ”klipper ut” en del av bilden och förstorar upp den (inte att förväxlas med en optisk kikare).





Även om den termiska tekniken fortfarande är ganska dyr så har efterfrågan, tillgängligheten och antalet aktörer på marknaden kraftigt ökat dom senaste åren. Det har pressat ner prisbilden något och idag kan gemeneman få ett helt OK termiskt sikte eller kikare för ungefär samma peng som dess optiska motsvarighet i mellan eller övre segmentet kostar.

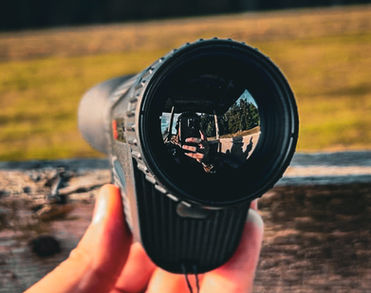

Inför denna artikel så har vi på Skytteguiden fått låna en Nocpix H35 Lumi från kjells Vapen i götene.

H35 är storebrorsan i den prisvärda Lumi-serien. En relativt kompakt men kraftfull termisk handkikare som trots det lilla formaten har en generös termisk sensor på 640x512@12µ, en 1024x768 AMOLED display och en stor 35mm frontlins som erbjuder digital zoom från 2.5-20X. Fokusvredet är stort och enkelt att manövrera. tillsammans med den justerbara dioptern ger H35 Lumi dig knivskarp skärpa.



Enheten i sig är lätt, ergonomiskt utformad och robust med ett yttre av stryktålig plast och greppvänligt gummi utan att på något sätt kännas billig. Gränssnittet är intuitivt och användarvänligt med 4 stora knappar som navigerar kamerans alla funktioner och lägen. H35 kan också filma och ta stillbilder som man enkelt kan föra över via Wi-Fi till mobiltelefonen eller kolla direkt via datakabel till TV eller dator. Knapparna är ”tysta” och kameran är givetvis vattentät. Drifttiden på ett fulladdat batteri är nästan 5h. Kikaren har även ett smart standby-läge som sparar batteri när man är ute som minskar startup-tiden om du snabbt vill kolla på något.

Vid köpet följer det med 2st uppladdningsbara batterier, laddare, nätsladd, datakabel, väska, remmar & bruksanvisning – Allt förpackat i ett snyggt och väldesignat etui.



Vid uppstart så syns Nocpix-loggan i okularet och efter några sekunder fylls sökaren av en högupplöst termisk bild i gråskala där vitt är varmt och svart kallt.



Kikaren kommer med ett främre linsskydd som sitter fäst i kikarhuset via en lina -detta kan kännas lite trivialt, men försök att hitta en rund gråsvart liten plastbit i en skogsdunge mitt i natten!



Kikaren i sig är enkel att hantera och det dröjer inte många minuter innan jag hittade vilda djur i sökaren som mitt nakna öga inte haft en chans att uppfatta. Kikaren är absolut en rolig pryl att leka med men den tjänar också ett värdefullt syfte.



Första turen ut på jakt var i slutet av sommaren då jag och en vän gick ut i spannmålen för att spana efter gris. Strax efter skymning syntes ett pärlband med små vita klumpar som sprang ut på gärdet ca 350m från oss. Det gjorde det hela extremt enkelt att lokalisera exakt vart gruppen var och hur vi skulle smyga oss närmare. Jag fick en känsla av full kontroll på min omgivning, trots att det var nästan kolsvart ute.



Visste du att en termisk kikare även kan vara användbar vid eftersök? Om man inte väntar allt för länge så kan man se blodspår vid skottplats och lättare följa dessa. Ligger viltet inne i skogen så kan det också vara lättare att hitta med en termisk kikare då värmen från djuret får det att lysa upp som en julstjärna mot den kallare omgivningen.
